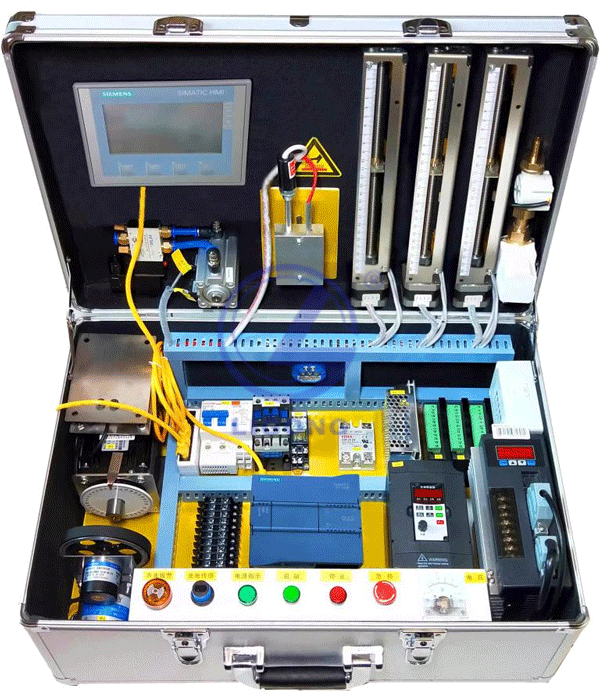

LG-PLC02X型 西門子PLC學習箱
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述：
實驗箱適合自動化控制及電氣相關行業的人員學習，適合大學本科、大中專院校、實驗室、培訓機構及個人自學實驗配備。零基礎或有電工經驗的所有人群都可以學習，注重培養學員的實際動手操作能力，以實踐為主并結合理論，主要學習機器設備的實用型自動化控制技術?？梢宰寣W員在短時間內迅速掌握這門技術。
1、實訓箱采用模塊化設計，包括PLC主機模塊和臺達伺服（100W）模塊、觸摸屏模塊及控制象模塊。各模塊間相互獨立。用戶可方便擴展自己的模塊，也為以后實驗系統的升級提供了保障。也可根據用戶要求，更改不同的實驗模塊。
2、采用實物主機產品，按照電氣標準設計和標準件選型的，是從實際應用實戰出發進行學習的，學完后還可以改下線路和程序，直接安裝到機器上使用，提高了實驗的真實程度，確保了實驗的實用性。
3、在實驗項目設計開發中根據用戶的要求和建議，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
4、實驗項目豐富，擴展靈活，使用可靠，在教學活動或項目開發中易于使用和維護，是目前國內市場上一款性價比極高的PLC教學實驗設備。
二、技術性能：
1、輸入電源：AC: 220V 50HZ ，有漏電保護開關
2、工作環境溫度：-10-55℃ 相對濕度<85%(25℃)
三、配置要求：
|
序號 |
名稱 |
具體配置說明 |
數量 |
單位 |
|
1 |
實習箱 |
鋁合金框架結構 |
1 |
只 |
|
2 |
PLC主機 |
西門子S7-200SMART ST40 |
1 |
只 |
|
3 |
觸摸屏 |
西門子7寸 |
1 |
臺 |
|
4 |
伺服控制單元 |
臺達100W |
1 |
套 |
|
5 |
伺服電機 |
臺達 |
1 |
臺 |
|
6 |
伺服電機安裝底座 |
全鋼 |
1 |
套 |
|
8 |
伺服接插件及電纜 |
|
1 |
套 |
|
9 |
變頻器 |
西門子V20 0.37KW |
1 |
只 |
|
10 |
單軸直流運動控制對象 |
絲桿 |
1 |
套 |
|
11 |
步進驅動器 |
|
1 |
套 |
|
12 |
步進電機 |
|
1 |
套 |
|
13 |
刻度尺 |
|
1 |
套 |
|
14 |
三相電機 |
180W |
1 |
只 |
|
15 |
實驗控制模塊 |
含指示燈、急停開關、光電傳感器、蜂鳴器、電壓表、安裝板、開關電源、漏電空氣開關、電阻、接觸器、繼電器、線槽、電源線等 |
1 |
套 |
|
16 |
溫度PID控制模塊 |
溫度傳感器、干燒電熱器、隔熱板、溫度變送器 |
1 |
套 |
|
17 |
稱重實驗模塊 |
稱重傳感器、不銹鋼稱重板、重量變送器 |
1 |
套 |
|
18 |
氣動實驗模塊 |
調節閥、消聲器、電磁閥、氣缸、磁性開關，氣源用戶自配。 |
1 |
套 |
|
19 |
流量控制實驗模塊 |
流量傳感器、流量電磁閥 |
1 |
套 |
|
20 |
PLC編程軟件 |
西門子 |
1 |
套 |
|
21 |
工控組態軟件 |
西門子 |
1 |
套 |
|
22 |
PLC實驗程序 |
與實驗模塊配套 |
1 |
套 |
|
23 |
實驗指導書 |
|
1 |
套 |
|
24 |
其它配件 |
實驗連接線 |
1 |
套 |
四、實訓項目：
1、plc軟件安裝
2、plc數據線驅動安裝
3、plc通訊設置
4、plc程序下載
5、觸摸屏軟件安裝
6、觸摸屏通訊設置
7、觸摸屏程序下載
8、PLC輸入點位顯示
9、PLC輸出點位控制
10、觸摸屏上設計按鈕指示燈實驗
11、觸摸屏上設計數字輸入數字顯示實驗
12、定時器實驗
13、計數器實驗
14、脈沖控制步進電機控制實驗
15、模擬量輸入實驗
16、模擬量輸幫忙實驗
17、溫度檢測實驗
18、溫度PID控制實驗
19、觸摸屏PLC控制變頻器電機正反轉，停止實驗
20、觸摸屏PLC調節變頻器速度電機轉速實驗
21、觸摸屏PLC變頻器編碼器閉環控制電機移動定位實驗
22、流量控制實驗
23、流量檢測實驗
14、稱重實驗
15、伺服電機控制實驗
16、氣動氣缸電磁閥控制實驗
